歡迎訪問深圳市宏圖硅膠科技有限公司網站
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/白色 | 密度：1.08-1.09g/cm3 線收縮率：0.3% |
| 常規包裝：25/200kg |
蠟燭模具硅膠簡介
蠟燭模具硅膠屬于液體硅橡膠中一種，能夠將蠟燭精細紋路復制下來，成型后易脫模。適用于各種節日蠟燭，DIY蠟燭，蠟燭工藝品等模具制作。
蠟燭模具硅膠用途
蠟燭模具硅膠主要用于制作各種創意蠟像和擺設工藝品模具，如：節日蠟燭模具、圣誕蠟燭模具、DIY蠟燭模具、果凍蠟燭模具、生日婚慶蠟燭模具、果凍蠟燭模具及各式各樣的裝飾蠟燭模具等。
蠟燭模具硅膠特點
1.流動性好，易操作，易脫模，翻模次數多；
2.具備耐燒、耐腐蝕性、耐拉力、抗撕裂強度好等優點；
3.不冒油，解決了蠟燭燈芯阻燃問題；
4.硅膠顏色、硬度、粘度、操作時間性均可按照客戶要求進行調整。

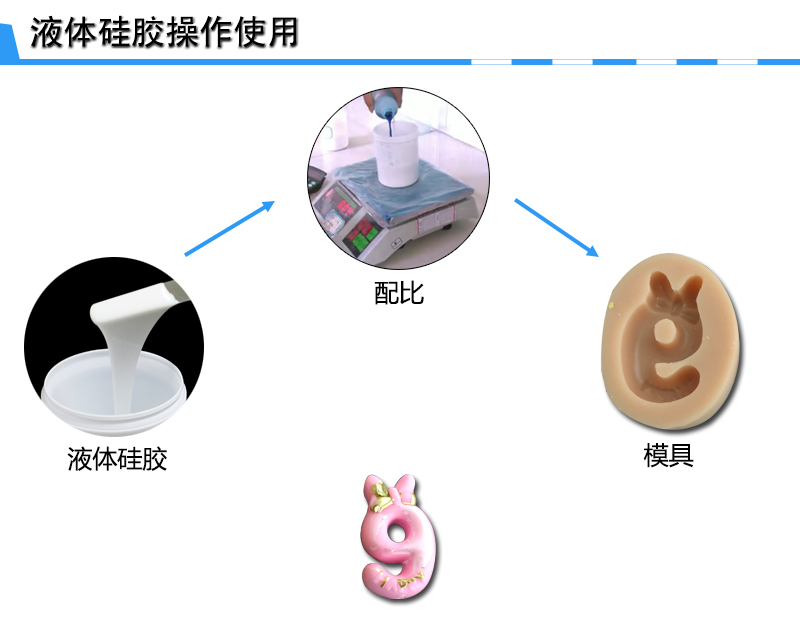

蠟燭硅膠模具制作
1.將硅膠與固化劑按特定比例進行混合攪拌均勻；
2.把混合攪拌均勻后的模具硅膠放入抽真空機進行抽真空排氣泡處理（若沒有抽真空機的可以延長硅膠固化時間，使其氣泡自然排除掉，但這種排氣泡效果不是很理想）；
3.把已經制作好的模種及模框噴（涂）上脫模劑，并把模種固定在中間，將排過氣泡的硅膠緩慢倒入?？騼戎钡焦枘z完全覆蓋模種，然后靜靜的等待固化即可；
4.等硅膠完全固化后進行脫模，然后在進行邊緣毛邊處理，到此硅膠模具制作完成。
溫馨提示：產品脫模后建議放置24小時后在投入生產使用，這樣有利于增加模具翻模次數及硅膠模具使用壽命。
蠟燭模具硅膠操作注意
1.為了防止硅膠物性發生變化，建議不要添加硅油；
2.配置好的硅膠盡量在操作時間內使用完，避免造成原料浪費；
3.硅膠與固化劑一定要攪拌均勻，防止因攪拌不均勻而導致硅膠出現不固化現象；
蠟燭模具硅膠參數
| 外觀 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規包裝（kg） | 25/200 | |||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
